Principaux réglages pour le menu "Station Météo".

Choix des sondes:  Sondes spéciales-1,   Sondes-spéciales-3,   Sonde-solaire
Type de station,   Fichier de surveillance ,  Calibrage du pluvio

Allons dans le menu de WsWin32 et commençons par cliquer sur

• 1-  Indiquez ici la sonde choisie pour calculer le point de rosée. Généralement la sonde température extérieure.

• 2-  Choisissez ici celle pour calculer la température au vent. C'est généralement la même. Si vous êtes pointilleux sur cet indicateur, vous pouvez en cochant en 2b utiliser la nouvelle formule.

• 3-  Au tour de la sonde qui vous permettra de comptabiliser les durées, dates et heures des gelées. Par défaut ce sera la température extérieure. A noter que pour le calcul des jour de gelées, jours glacés, jours froids ce choix est sans effet: le logiciel prendra toujours la sonde de température extérieure

• 4-   Le commentaire parle de lui même.

• 5-   Idem pour cette sonde. Bien évidemment vous pouvez laisser en blanc ces cases si votre station ne comporte pas ce type d'accessoire.

Retour début

Ce volet permet de choisir la sonde de durée d'ensoleillement et de durée de précipitation

• 1-  Ici, suivant votre station météo vous cochez la sonde utilisable pour calculer la durée d'ensoleillement

• 2-  Si vous avez une WS2500 vous pouvez ajuster ici la valeur maximum de la luminosité. En théorie 200Klux, mais vous pouvez ajuster les niveaux de mesure de l'énergie reçue par le sol en w/m² en baissant ce seuil maxi.

• 3-  Toujours pour la WS2500 je vous conseille de cocher ici pour avoir un calcul de l'énergie en w/m² plus réaliste. C'est un autre algorithme de calcul que j'avais demandé au créateur du WsWin32.

• 4-   Là vous choisissez la sonde sur laquelle vous souhaitez calculer une durée. L'utilisation la plus logique est de chercher à comptabiliser la durée de la pluie, donc nous choisissons le pluvio (34 pour la vantage) et forcément un décomptez qui commence dès le premier basculement d'auget soit 0.0m/l!

• 5-   Date à partir de laquelle vous voulez voir le calcul se réaliser.

• 6-   A cocher pour calculer la durée des précipitations.

• 7-  ??? J'ai constaté que la valeur cochée correspondait à l'échelle max de l'ensoleillement sur le graphique. Si je coche 10 avec un enregistrement des données réglée sur 1 minute j'ai une barre d'une longueur de 1/10 de la hauteur du graphique. Sur "A" (automatique?) la hauteur max est de 30, donc 1 minute donne une barre de 1/30 ème. Je suis perplexe sur l'utilité!

• 8-  Durée maximum à comptabiliser si durant le pas la condition en (4) est remplie: par exemple vous avez plusieurs basculement d'augets sur un pas de mesure.

Retour début

Ce volet travaille sur le solaire

• 1-  Si vous n'avez pas de sonde spécifique (luxmètre ou pyranomètre) vous cochez votre choix. La sonde choisi va simuler une véritable sonde de mesure de l'ensoleillement.

• 2-  Indiqué ici le numéro de la sonde utilisée pour la simulation de la sonde solaire. Ne concerne pas les stations avec pyranomètre ou luxmètre.

• 3-  En cochant ici vous généré un savant calcul qui va déterminer fonction du jour de l'année et de l'heure si le mesure de la sonde solaire correspond à un plein ensoleillement ou un ciel voilé. Ainsi 50w/m² un matin d'hiver peut correspondre à un plein soleil, alors qu'à midi en tété c'est un ciel très nuageux.

• 4-   Si vous avez coché en 3 mettez là les coefficient mensuels. Je vous recommande de prendre ceux que Werner Krenn propose pour votre station!

• 5-   Idem ici. Par contre si vous n'avez pas coché en 3 indiquez ici les pourcentages de la valeur saisie en 6 qui représente pour vous: plein soleil, partiellement nuageux,.., sombre

• 6-   Si vous n'avez pas coché 3 indiqué la valeur de l'ensoleillement (W/m²) maximum pour la date.

• 7-  Valeur minimum en dessous de quoi le soleil est couché (ou pas levé)

• 8-  Date à laquelle votre sonde est opérationnelle.

Retour début

Sur ce volet nous allons dire à WsWin32 quel est le type de notre station et comment nous voulons la relier.

Certaines stations WMR928 d'Oregon, WS2500, WS7000-13, Vantage peuvent être raccordées directement à WsWin32. Ces mêmes stations et les autres stations reconnues par WsWin32 peuvent communiquer leurs mesures par l'intermédiaire de la lecture du fichiers de données créé par leur logiciel respectif. WsWin32 va "surveiller" ce fichier de données et chaque fois qu'il sera modifié aller lire les nouvelles données.

• 1-  Ici, indiquez votre station. Remarque: si vous avez une WS2300 et que vous vouliez avoir un suivi de la pression barométrique au 1/10 de hpa coché "vantage", sinon ne cochez rien vous aurez la pression en hpa.

• 2-  Si vous avez une WS2300, WS3600 ou une autre station que vous ne souhaitez pas raccorder directement à WsWin32 cochez ici. Si vous avez une WS2500, WS7000-13, Vantage, WMR928 et que vous souhaitez la raccorder directement ne cochez pas

• 3-  Si vous avez une WS2500, WS7000-13, Vantage, WMR928 et que vous souhaitez la raccorder directement et que WsWin32 la trouve sur le port COM il n'y a pas de coche. Je ne connais pas ce mode de fonctionnement que je n'utilise pas, mais Rieux l'utilise et vous aidera à la paramétrer. Si vous avez cochez en 2 une coche se mettra automatiquement ici.

Retour début

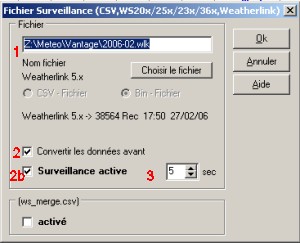

Point très important: l'initialisation du fichier de surveillance. Je rappelle que cette procédure est prévue quand la station déverse ses données dans un autre programme que WsWin32 (Heavy Weather pour les WS2300, WS3600, Weatherlink pour la Vantage,...).

• 1-  Avec le bouton "choisir le Fichier" vous allez montré à WsWin32 le fichier de données créé par le programme de votre station. Lorsque ce fichier sera mis à jour, WsWin32 sera averti et viendra y rechercher les nouvelles données. Le chemin d'accès peut même passer par un réseau. C'est le cas pour moi. Le fichier est sur mon serveur relié par réseau WiFi à mon PC. Le WsWin32 qui tourne sur mon PC va chercher ses données sur le fichier de données créé par la station sur le serveur.

• 2-2b-  Vous cochez ces deux cases pour activer la procédure. La première fois que vous utilisez WsWin32 avec votre station (via son logiciel) il faudra au préalable faire au moins une conversion de données "manuelle" en passant par le menu: "Fichier/conversion de données".

• 3-  Vous mettez quelques secondes d'offset entre la mise à jour du fichier de données par le logiciel de votre station et la lecture de celui-ci par WsWin32 (entre 5s et 10s).

Retour début

Pour finir, ce petit volet pour calibrer éventuellement votre pluvio.

Chaque basculement d'auget de votre pluvio correspond à une certaine précipitation comptabilisée en mm par m² ou en litre/m² (c'est pareil!). Certain logiciel de station comptabilise des basculements d'auget, en indiquant ici la quantité précipitations correspondantes, WsWin32 comptabilisera des précipitations. Ce réglage est surtout utile aux stations reliées en directe à WsWin32, pour celles utilisant le fichier de surveillance cette éventuelle correction est portée dans la fenêtre "Conversion de données", dans une case identique.

• 1-  Ici, indiquez le facteur de calibrage: hauteur d'eau correspondant à un basculement d'auget pour les stations qui comptabilisent des basculements d'augets ou correction de la valeur des précipitations si vous voulez apporter une correction à la valeur comptabilisée par le logiciel de votre station ou 1 si pas de corrections.

• 3-  Éventuellement une valeur de départ.
